Rohrhalter

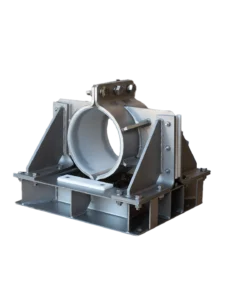

Edelstahl Rohrhalter mit Fixpunkt
Unsere Rohrhalter mit Fixpunktfunktion aus Edelstahl sichern Rohrleitungen dauerhaft an ihrer Position und verhindern unerwünschte Bewegungen im System. Sie eignen sich ideal für den Einsatz in anspruchsvollen Umgebungen, in denen Korrosionsbeständigkeit, hohe Stabilität und Tieftemperaturbeständigkeit gefragt sind. Durch die Fixierung der Leitung werden Längenausdehnungen gezielt gesteuert und das Rohrsystem zuverlässig entlastet.

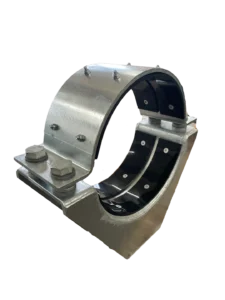

Rohrhalter als Führungslager
Unsere Rohrhalter in Führungslagerausführung gewährleisten eine stabile und präzise Führung von Rohrleitungen, insbesondere bei axialen Bewegungen. Sie verhindern ungewollte seitliche Verschiebungen und sorgen für eine kontrollierte Ausrichtung des Rohrsystems. Robuste Materialien und durchdachtes Design machen sie zur idealen Lösung für anspruchsvolle Installationen mit hohen Anforderungen an Stabilität und Sicherheit.

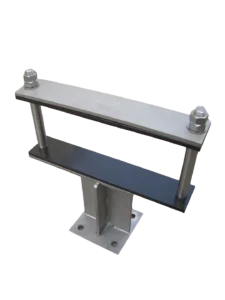

Rohrhalter als Gleitlager
Unsere Rohrhalter in Gleitlagerausführung ermöglichen eine kontrollierte Längs bzw. Querbewegung von Rohrleitungen und gleichen thermisch bedingte Ausdehnungen zuverlässig aus. Sie sorgen für eine sichere Führung, minimieren mechanische Belastungen und tragen zur Langlebigkeit des gesamten Rohrsystems bei. Ideal für dynamische Anwendungen und anspruchsvolle Betriebsbedingungen.
Gedämpfte Rohrhalter
Unser gedämpfter Rohrhalter wurde speziell entwickelt, um Kräfte aus allen Richtungen aufzunehmen. Besonders in der pneumatischen Förderung bietet er eine effektive, platzsparende Lösung: Leitungen werden sicher in Position gehalten und gleichzeitig schwingungs- sowie geräuschgedämpft gelagert – ganz ohne zusätzliche Konstruktionen. Die Rohrschelle kann als Fest- oder Lospunkt eingesetzt werden und ist in verschiedenen Dämpfungshärten erhältlich. Sie reduziert Stöße, Schall und Schwingungen, schützt zuverlässig vor Verspannungen im System und sorgt dafür, dass Kräfte und Momente deutlich reduziert in den Stahlbau weitergegeben werden.

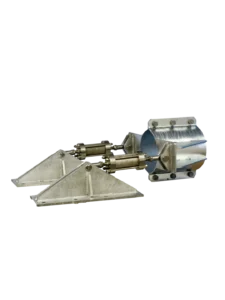

Pendelstutzen
Pendelstutzen ermöglichen eine bewegliche und gleichzeitig sichere Lagerung von Rohrleitungen. Sie gleichen thermische Längenänderungen sowie Schwingungen oder Setzungen zuverlässig aus und schützen so die Rohrleitung und angrenzende Bauteile vor mechanischen Spannungen. Dank ihrer flexiblen Lagercharakteristik kommen Pendellager besonders in industriellen Anlagen, Kraftwerken und im Rohrleitungsbau zum Einsatz – überall dort wo Sicherheit und Stabilität trotz dynamischer Einflüsse gefordert sind.
Rohrhaltersysteme von RATEC
Flexibilität, Sicherheit und Langlebigkeit für Ihre Rohrleitungen
Unsere RATEC Rohrhalter und Rohrhaltersysteme bieten Ihnen eine zuverlässige und effiziente Lösung zur sicheren Befestigung und Unterstützung von Rohrleitungen in unterschiedlichsten Branchen und Anwendungen. Besonders geeignet für die Lebensmittelindustrie, Pharmaindustrie, Petrochemie sowie Groß- und Feinchemie, gewährleisten unsere Rohrhaltersysteme eine stabile und dauerhafte Montage Ihrer Rohrleitungen. Unsere Produkte bieten nicht nur Flexibilität und einfache Installation, sondern auch hervorragende Anpassungsfähigkeit an verschiedenste Rohrarten und -größen. Schützen Sie Ihre Rohrleitungen vor mechanischen Belastungen, Vibrationen und thermischen Ausdehnungen mit unseren hochmodernen Rohrhaltersystemen.
Produktmerkmale der RATEC Rohrhaltersysteme
Vielseitigkeit: Unsere Rohrhalter sind für eine breite Palette von Rohrarten geeignet, einschließlich Metallrohre, Kunststoffrohre, isolierte Rohre und Rohre mit besonderen Anforderungen wie temperaturbeständige oder chemisch resistente Rohre. Sie finden Einsatz in vielen Industrien wie der Lebensmittelindustrie, Pharmaindustrie, chemischen Industrie und anderen.
Hochwertige Materialien: Unsere Rohrhalter bestehen aus Edelstahl, verzinktem Stahl und Aluminium – Materialien, die für ihre Langlebigkeit und hohe Beständigkeit gegen äußere Einflüsse bekannt sind. Sie sind widerstandsfähig gegenüber Feuchtigkeit, UV-Strahlung, Chemikalien und mechanischen Belastungen.
Flexibilität und Anpassbarkeit: Unsere Rohrhaltersysteme bieten höchste Flexibilität bei der Montage. Dank des modularen Aufbaus können sie problemlos an unterschiedliche Rohrdurchmesser und -konfigurationen angepasst werden. Verschiedene Montagemöglichkeiten ermöglichen eine optimale Integration in Ihre Rohrinstallationen.
Einfache Installation: Die Rohrhalter sind so konzipiert, dass sie eine schnelle und unkomplizierte Montage ermöglichen. Ohne aufwendige Spezialwerkzeuge oder Anpassungen sind die Halter binnen kürzester Zeit einsatzbereit.
Stabile und sichere Befestigung: Unsere Rohrhalter garantieren eine sichere Befestigung und verhindern das Verrutschen, Verdrehen oder Schwingen der Rohre. Sie absorbieren mechanische Belastungen und Vibrationen und verlängern somit die Lebensdauer Ihrer Rohrleitungen, indem sie Schäden durch übermäßige Bewegung verhindern.
Korrosionsschutz und Witterungsbeständigkeit: Für den Einsatz unter extremen Bedingungen bieten wir Rohrhalter mit speziellen Beschichtungen oder Materialien, die eine hohe Korrosionsbeständigkeit und Witterungsresistenz bieten. Dies ist besonders für Anwendungen in der chemischen Industrie oder im maritimen Bereich wichtig.
Erweiterbare Systeme: Unsere Rohrhaltersysteme können mit zusätzlichen Komponenten wie Rohrschellen oder Dämpfungselementen kombiniert werden, um den speziellen Anforderungen Ihrer Anwendung gerecht zu werden.
Anwendungsgebiete der RATEC Rohrhaltersysteme
Industrieanlagen: Unsere Rohrhalter sind ideal für die Befestigung von Rohrleitungen in Produktionsanlagen und der chemischen Verarbeitung.
Petrochemieanlagen: Die Halterungen eignen sich hervorragend für Rohrleitungen in Raffinerien und anderen petrochemischen Einrichtungen.
Lebensmittelindustrie: Auch in der Lebensmittelverarbeitung bieten unsere Rohrhaltersysteme zuverlässige Befestigungslösungen für Rohrleitungen.
Pharmaindustrie: In der Pharmaindustrie gewährleisten sie die sichere Befestigung und den Schutz von Rohrleitungen, die in sensiblen Fertigungsprozessen eingesetzt werden.
Vorteile der RATEC Rohrhaltersysteme
Sicherheit: Unsere Rohrhaltersysteme verhindern Rohrbruch und Schäden durch unsachgemäße Befestigung, indem sie eine stabile und zuverlässige Montage bieten.
Flexibilität: Die einfache Anpassung an verschiedene Rohrarten, -größen und -konfigurationen sorgt für höchste Flexibilität bei der Planung und Ausführung.
Langlebigkeit: Robuste Materialien garantieren eine lange Lebensdauer der Rohrhalter, auch unter extremen Bedingungen.
Einfache Montage: Dank der einfachen Installation sind unsere Rohrhaltersysteme schnell und ohne Spezialwerkzeuge einsatzbereit.
Korrosionsbeständigkeit: Unsere Rohrhalter bieten Korrosionsschutz und Witterungsbeständigkeit, sodass Ihre Rohrleitungen auch in anspruchsvollen Umgebungen zuverlässig geschützt sind.
Wartungsfreundlichkeit: Die minimalen Verschleißteile und die robuste Bauweise reduzieren den Wartungsaufwand und erhöhen die Effizienz Ihrer Rohrinstallationen.
Zusätzliche Optionen für Rohrhaltersysteme
Je nach Bedarf bieten wir spezielle Funktionen für unsere Rohrhalter an, darunter vibrationsdämpfende Elemente, explosionsgeschützte Varianten oder besonders schallisolierende Halterungen. Für spezifische Anforderungen entwickeln wir maßgeschneiderte Lösungen, die auf Ihre individuellen Projektbedingungen abgestimmt sind.
Fazit: Vertrauen Sie auf die Qualität von RATEC Rohrhaltersystemen
Unsere Rohrhaltersysteme bieten eine zuverlässige Lösung für die Befestigung und Unterstützung von Rohrleitungen in unterschiedlichsten Industrien. Mit hochwertigen Materialien, flexibler Anpassbarkeit und einfacher Montage bieten unsere Produkte eine langfristige, wartungsarme Lösung für Ihre Rohrinstallationen. Vertrauen Sie auf RATEC, wenn es um sichere, zuverlässige und langlebige Rohrhaltersysteme geht.
Häufige Fragen zu Rohrhaltern
Was ist ein Rohrhalter?
Ein Rohrhalter, auch Rohrhalterung oder Rohrlager genannt, befestigt eine Rohrleitung am Stahlbau, an der Wand oder am Boden und trägt ihr Gewicht. Gleichzeitig legt er fest, wie sich die Leitung bewegen darf: gar nicht, nur in Längsrichtung oder in mehrere Richtungen. Mehrere aufeinander abgestimmte Rohrhalter bilden ein Rohrhaltersystem. Es verhindert, dass Rohre verrutschen, sich verdrehen oder schwingen, und nimmt Wärmeausdehnung, Vibrationen und Setzungen auf. RATEC fertigt einzelne Rohrhalter und komplette Rohrhaltersysteme für Metall-, Kunststoff- und isolierte Rohre.
Warum braucht eine Rohrleitung Festpunkte und Gleitlager?
Weil sich jede Rohrleitung bei Temperaturänderungen ausdehnt und wieder zusammenzieht. Eine Stahlleitung wird bei 100 °C Temperaturunterschied um rund 1,2 mm pro Meter länger, eine Edelstahlleitung um etwa 1,6 mm pro Meter. Wird diese Bewegung nicht gezielt geführt, entstehen Spannungen, die Rohre, Flansche und angeschlossene Bauteile beschädigen können. Deshalb hält man die Leitung an Festpunkten fest und lässt die Ausdehnung dazwischen über Führungs- und Gleitlager zu. Eine fachgerechte Lagerung verhindert so Rohrbruch und Schäden durch unsachgemäße Befestigung. RATEC legt diese Kombination passend zu Ihrer Leitung aus.
Was ist der Unterschied zwischen Festpunkt, Führungslager und Gleitlager?
Sie unterscheiden sich darin, welche Bewegung sie zulassen. Ein Festpunkt (Fixpunkt) hält die Rohrleitung fest an ihrer Position. Ein Führungslager lässt die Leitung in Längsrichtung gleiten, verhindert aber seitliches Verschieben. Ein Gleitlager, auch Loslager oder Lospunkt genannt, erlaubt Bewegungen in Längs- und Querrichtung. Beim RATEC Rohrhalter mit Fixpunkt ist die Rohrschelle in Knotenbleche eingeschweißt, die Fußplatten werden mit dem Stahlbau verschraubt. Beim Führungslager gleitet das Rohr durch eine Rohrschelle mit Gleitbelag, beim Gleitlager liegt es auf einer Gleitplatte.
Welche Arten von Rohrhaltern gibt es?
Je nach Aufgabe im Rohrsystem gibt es Rohrhalter mit Festpunkt, Führungslager, Gleitlager, gedämpfte Rohrhalter und Pendelstutzen. RATEC fertigt alle fünf Arten, als Standard oder als Sonderanfertigung. Gedämpfte Rohrhalter nehmen Kräfte aus allen Richtungen bis maximal 50 kN auf und lassen sich als Fest- oder Lospunkt einsetzen. Pendelstutzen stützen die Rohrschelle über zwei gelenkig angeschlossene, längenverstellbare Streben auf Konsolen am Stahlbau ab. Sie sitzen typischerweise an Steigleitungen und gleichen Wärmeausdehnung, Schwingungen und Setzungen aus. Den Rohrhalter mit Fixpunkt gibt es mehrteilig oder geschweißt.
Aus welchem Werkstoff sollte ein Rohrhalter sein?
Der Werkstoff richtet sich nach der Umgebung: Edelstahl für korrosive und kalte Bedingungen, verzinkter Stahl für robuste Anwendungen im Freien und Aluminium, wenn geringes Gewicht zählt. Edelstahl ist korrosionsbeständig, stabil und tieftemperaturbeständig, verzinkter Stahl robust und witterungsbeständig, Aluminium leicht und beständig. Für Chemieanlagen oder den maritimen Bereich kommen zusätzlich spezielle Beschichtungen in Frage. RATEC fertigt Rohrhalter in allen drei Werkstoffen und auf Wunsch beschichtet. Die Halter sind modular an den Rohrdurchmesser anpassbar und werden ohne Spezialwerkzeug montiert.
Gibt es Rohrhalter in ATEX-, schallisolierender oder schwingungsdämpfender Ausführung?
Ja. Für explosionsgefährdete Bereiche gibt es ATEX-konforme Rohrhalter, für Leitungen mit Lärm- oder Schwingungsproblemen schallisolierende und vibrationsdämpfende Ausführungen. Bei RATEC sind diese Varianten auf Anfrage für nahezu alle Rohrhaltersysteme erhältlich. Zusätzlich lassen sich die Systeme mit Rohrschellen und Dämpfungselementen erweitern. Werkstoff, Bauform und Anschluss an den Stahlbau werden passend zur Leitung und zu den auftretenden Kräften ausgelegt.
Welche Rohrhalter eignen sich für pneumatische Förderleitungen?
Für pneumatische Förderleitungen eignen sich gedämpfte Rohrhalter, weil sie Kräfte aus allen Richtungen aufnehmen und die Leitung schwingungs- und geräuscharm lagern. In Förderleitungen entstehen Schwingungen, Schall und Stöße, die eine starre Halterung direkt an Rohr und Stahlbau weitergibt. Der gedämpfte RATEC Rohrhalter besteht aus einer Rohrschelle mit Elastomereinlage auf einem zylindrischen Dämpfungskörper. Er nimmt Kräfte bis maximal 50 kN auf, hält die Förderleitung sicher in Position, ohne zusätzliche Konstruktionen, und ist in verschiedenen Modellen und Dämpfungshärten erhältlich. Je nach Leitungsführung wird er als Fest- oder Lospunkt eingesetzt.
Wie finde ich den passenden Rohrhalter für meine Rohrleitung?
Am schnellsten mit Angaben zu vier Punkten: Rohrleitung (Rohrart, Durchmesser, Isolierung), Lagerpunkte (Festpunkt, Führung, Gleitlager, Pendelstutzen), Belastungen (Kräfte, Vibrationen, Wärmeausdehnung) und Umgebung (Korrosion, Temperatur, Ex-Bereich). Auf dieser Basis legt RATEC die Lagerung gemeinsam mit Ihnen aus. RATEC ist Hersteller von Rohrhaltern mit eigener Fertigung in St. Veit an der Glan in Kärnten und zertifiziert nach ISO 9001, EN 1090-1 und EN ISO 3834-2. Die Rohrhalter sind in der Lebensmittel- und Pharmaindustrie, der Petrochemie, der Groß- und Feinchemie, in Industrieanlagen, Kraftwerken und im Rohrleitungsbau im Einsatz.
