Entdecke
Belüftungs-
Systeme

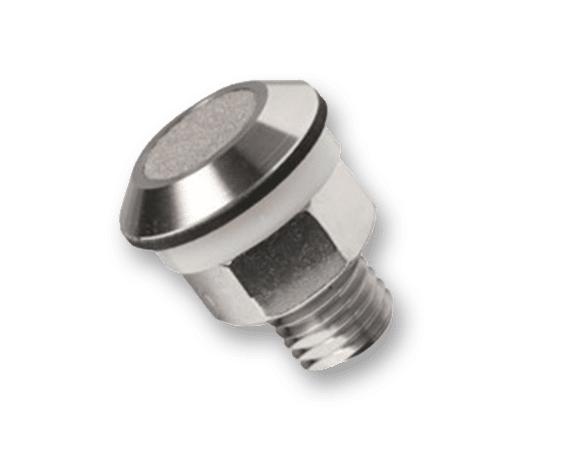

Belüftungsdüsen & Belüftungsstutzen aus Sintermetall
Belüftungsdüsen aus Sintermetall ermöglichen eine zuverlässige und gleichmäßige Belüftung von Schüttgütern und unterstützen einen störungsfreien Materialfluss. Die Belüftung erfolgt dabei über poröse Sintermetallelemente direkt in das Produkt und sorgt für eine optimale Luftverteilung. Dank ihrer hohen Luftdurchlässigkeit, Festigkeit und Langlebigkeit eignen sich die Düsen besonders für anspruchsvolle Anwendungen, unter anderem in der chemischen und pharmazeutischen Industrie.

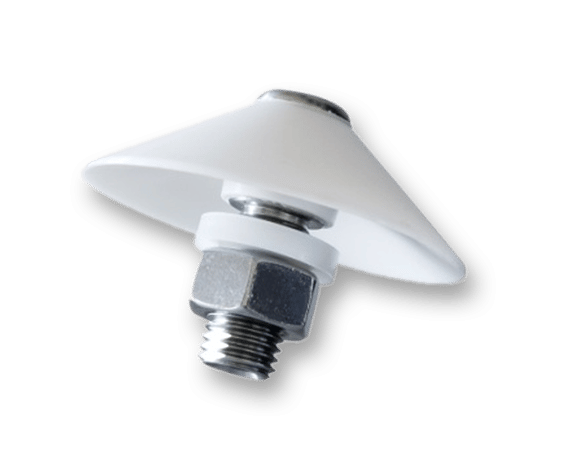

Belüftungsdüsen aus Silikon
Belüftungsdüsen aus Silikon sorgen für eine gleichmäßige Luftzufuhr in Silos, Förderanlagen und Behältern und verbessern so den Materialfluss. Das flexible und widerstandsfähige Material eignet sich besonders für Anwendungen mit hohen Temperaturen und chemisch anspruchsvollen Umgebungen. Durch die gezielte Belüftung werden Verklumpungen, Verstopfungen und Brückenbildungen verhindert und Schüttgutprozesse effizienter gestaltet.
RATEC Belüftungsdüsen für Schüttgüter
Optimierung von Schüttgutprozessen in Fördersystemen
Belüftungsdüsen aus Silikon und Sintermaterialien sind speziell für die Schüttgutindustrie entwickelt, um den Transport und die Handhabung von Schüttgütern effizienter zu gestalten. Sie gewährleisten eine gleichmäßige Luftzufuhr in Schüttgutsilos, Förderanlagen und Behältern und verhindern so das Verklumpen, Verstopfen oder die Brückenbildung oder die Bildung von Staub in Ihrem System.
Produktmerkmale der RATEC Belüftungsdüsen
Unsere Belüftungsdüsen bieten herausragende Merkmale, die sie zu einer zuverlässigen Lösung für die Schüttgutindustrie machen:
- Materialvielfalt:
- Silikon: Flexibel und widerstandsfähig gegenüber extremen Temperaturen und chemischen Einflüssen. Ideal für den Einsatz in aggressiven Umgebungen oder bei höheren Temperaturen, wo ein größerer Wirkungsbereich benötigt wird.
- Sintermaterialien: Diese Düsen bestehen aus hochporösen Materialien, die exzellente Luftdurchlässigkeit und hohe Festigkeit bieten. Sie sind besonders langlebig, geräuschlos und eignen sich für anspruchsvolle Anwendungen in der chemischen und pharmazeutischen Industrie.
- Optimierte Belüftung: Die Düsen sorgen für eine gleichmäßige Luftverteilung, was die Effizienz der Belüftung und Entmischung von Schüttgütern optimiert. So werden Blockaden und Verstopfungen in Silos und Behältern effektiv verhindert.
- Langlebigkeit und Widerstandsfähigkeit: Durch ihre Beständigkeit gegenüber Abrieb und Korrosion bieten unsere Düsen eine lange Lebensdauer und verringern Wartungskosten.
- Einfache Montage: Die modularen Belüftungsdüsen lassen sich problemlos in verschiedene Anlagensysteme und Behälter integrieren. Sowohl die Innen- als auch die Außenmontage sind möglich und verringern so Stillstandzeiten.
- Vielseitige Anwendung: Die Belüftungsdüsen sind ATEX– und FDA-konform und eignen sich für eine breite Palette von Industrien, darunter die Lebensmittelindustrie, Pharmaindustrie, Chemieindustrie, Baustoffindustrie und Recyclingindustrie.
Anwendungsgebiete der RATEC Belüftungsdüsen
RATEC Belüftungsdüsen bieten Lösungen für verschiedene Anwendungen in der Schüttgutindustrie:
- Schüttgutlagerung: In Silos und Lagertanks verhindern die Düsen das Verklumpen von Schüttgütern wie Mehl, Zucker, Getreide, Dünger, Zement oder Kunststoffgranulaten.
- Förderanlagen: Sie gewährleisten den gleichmäßigen Materialfluss und verhindern Verstopfungen in Fördersystemen, Rutschen oder Rohren.
- Verpackungs- und Abfüllprozesse: Beim Abfüllen von Schüttgütern in Big-Bags, Container oder Kartons sorgen die Düsen für eine gleichmäßige Belüftung und Materialverteilung.
- Chemische und pharmazeutische Anwendungen: In industriellen Prozessen, bei denen Pulver oder Granulate verarbeitet werden, optimieren die Belüftungsdüsen die Luftströme und verhindern Staubbildung.
Vorteile von RATEC Belüftungsdüsen
Die Nutzung von Belüftungsdüsen bietet zahlreiche Vorteile:
- Verbesserter Materialfluss: Durch die gezielte Belüftung werden Brückenbildungen und Materialverstopfungen verhindert, was den reibungslosen Betrieb in Silo- und Fördersystemen gewährleistet.
- Energieeffizienz: Die optimierte Luftverteilung reduziert den Luftbedarf und führt zu Energieeinsparungen.
- Erhöhte Sicherheit: Durch die Reduzierung von Staubansammlungen und Blockaden wird das Risiko von Explosionen oder anderen Gefahren, die durch Staubbildung entstehen können, minimiert.
- Langlebigkeit und Wartungsfreundlichkeit: Die robusten Materialien gewährleisten eine lange Lebensdauer und erleichtern die Wartung.
- Vielseitigkeit: Unsere Belüftungsdüsen sind in verschiedenen Größen, Farben und Konfigurationen erhältlich und können flexibel in unterschiedliche Systeme integriert werden.
Einsatzgebiete in verschiedenen Industrien
Unsere Belüftungsdüsen kommen in einer Vielzahl von Industrien zum Einsatz:
- Lebensmittelindustrie (z.B. für die Lagerung von Mehl und Zucker)
- Pharmazeutische Industrie (z.B. in der Handhabung von Pulver und Granulaten)
- Chemieindustrie (z.B. bei der Verarbeitung von chemischen Substanzen)
- Baustoffindustrie (z.B. für die Handhabung von Zement)
- Recyclingindustrie (z.B. bei der Verarbeitung von wiederverwertbaren Materialien)
RATEC Belüftungsdüsen bieten eine effiziente Lösung zur Optimierung von Schüttgutprozessen in verschiedenen Industrien. Mit einer breiten Materialauswahl, einfacher Montage und zuverlässiger Leistung tragen sie dazu bei, dass Ihr System reibungslos läuft, Energie gespart wird und Ihre Produktionsprozesse sicher und effizient bleiben.
Beratung gewünscht? Kontaktieren Sie uns, und wir beraten Sie gerne, welche Material- und Düsenkonfiguration für Ihre speziellen Anforderungen am besten geeignet ist!
Häufige Fragen zu Belüftungssystemen
Was ist eine Belüftungsdüse/Fluidisierdüse?
Eine Belüftungsdüse, auch Fluidisierdüse genannt, bläst Luft gezielt in ein Schüttgut und lockert es auf, damit es gleichmäßig fließt. Das passiert in drei Schritten: Die Düse leitet Luft direkt ins Produkt ein, das Schüttgut wird fluidisiert und kann keine Klumpen oder Brücken bilden, und der Materialfluss beim Austrag bleibt konstant. Eingesetzt werden Belüftungsdüsen in Silos, Lagertanks, Behältern, Förderanlagen, Rutschen und Rohren. RATEC fertigt Belüftungsdüsen aus Sintermetall und aus Silikon für nahezu jede Anwendung im Schüttgutbereich.
Warum bilden Schüttgüter im Silo Brücken und wie hilft eine Belüftung?
Viele Schüttgüter entgasen und verdichten sich, während sie im Silo oder Behälter lagern. Dadurch ändern sich ihre Fließeigenschaften, und es kommt zu Brücken- oder Schachtbildung: Das Material bleibt über dem Auslauf hängen oder fließt nur noch durch einen schmalen Kanal ab. Beim Fluidisieren strömt Luft oder ein anderes Gas durch das Schüttgut und versetzt es in einen flüssigkeitsähnlichen Zustand. So fließt es wieder gleichmäßig aus dem Konus. RATEC Belüftungssysteme verhindern auf diese Weise Brücken, Verklumpungen und Verstopfungen in Silo- und Fördersystemen.
Welche Arten von Belüftungsdüsen gibt es?
Belüftungsdüsen werden hauptsächlich aus Sintermetall oder aus Silikon gefertigt, für schwerfließende Produkte gibt es zusätzlich Belüftungsleisten. Sintermetall-Düsen bestehen aus hochporösem Edelstahl, der die Luft gleichmäßig ins Produkt verteilt. Silikon-Düsen haben eine flexible Manschette, die sich unter Luftdruck öffnet und von selbst schließt, sobald kein Druck mehr anliegt. Die Belüftungsleiste gibt Luft über ihre ganze Länge ab. RATEC bietet alle drei Varianten in verschiedenen Größen und Bauformen an, als Düse, Stutzen oder Flanschstutzen und zur Montage von innen oder von außen.
Sintermetall oder Silikon: Welche Belüftungsdüse ist die richtige?
Sintermetall eignet sich für hohe mechanische Beanspruchung und abrasive Schüttgüter, Silikon für eine flexible, selbstschließende Belüftung in Silos, Behältern und Förderanlagen. Sinterbelüftung aus Edelstahl ist besonders fest und korrosionsbeständig, arbeitet geräuschlos und wird häufig in Chemie und Pharma eingesetzt. Silikondüsen sind hitze- und chemikalienbeständig, und weil sie sich selbst verschließen, bleibt kein Schüttgut in der Düse hängen. Die RATEC Silikondüsen arbeiten mit 1 bis 6 bar von −60 °C bis +80 °C, in der Hochtemperatur-Ausführung bis +200 °C. Die endgültige Wahl stimmt RATEC mit Ihnen auf Produkt und Betriebsbedingungen ab.
Für welche Schüttgüter und Anlagen eignet sich eine Silobelüftung?
Eine Silobelüftung eignet sich für Schüttgüter, die zum Verklumpen, Verdichten oder zur Brückenbildung neigen, zum Beispiel Mehl, Zucker, Getreide, Dünger, Zement oder Kunststoffgranulate. Eingesetzt wird sie in Silos und Lagertanks, in Förderanlagen, Rutschen und Rohren, beim Abfüllen in Big-Bags, Container oder Kartons sowie in chemischen und pharmazeutischen Prozessen, wo optimierte Luftströme auch die Staubbildung bei Pulvern und Granulaten verringern. RATEC Belüftungssysteme sind in der Lebensmittel-, Pharma-, Chemie-, Baustoff- und Recyclingindustrie sowie in Verpackung und Abfüllung im Einsatz.
Gibt es Belüftungsdüsen in ATEX- und FDA-konformer Ausführung?
Ja. Belüftungsdüsen gibt es in ATEX-konformer Ausführung für explosionsgefährdete Bereiche und mit FDA-konformen Werkstoffen für Lebensmittel und Pharma. Bei RATEC bestehen alle Silikon-Belüftungsdüsen serienmäßig aus FDA-konformen Werkstoffen, nämlich Silikon und Edelstahl. Für die Sinterbelüftung sind eine ATEX-Ausführung und FDA-konforme, produktberührende Werkstoffe optional erhältlich, auf Anfrage für nahezu alle RATEC Belüftungssysteme. Dazu kommt ein Sicherheitsvorteil: Weniger Staubansammlungen und Blockaden verringern das Explosionsrisiko.
Lassen sich bestehende Silos mit Belüftungsdüsen nachrüsten?
Ja. Belüftungsdüsen und Belüftungsleisten lassen sich in bestehende Silos und Behälter nachrüsten, je nach Bauform von innen oder von außen. Für schwerfließende Produkte eignet sich die RATEC Belüftungsleiste aus Edelstahl: Sie gibt Luft über die gesamte Länge ab, kombiniert Fluidisierung mit mechanischer Austragung durch Impulsströmung und reinigt sich durch die hohe Luftströmung gut. Neben dem Austragen wird sie auch zum Trocknen, zur Inertisierung im Ex-Bereich und zum Vorwärmen eingesetzt. Für einzelne Düsen gibt es Ausführungen mit Außenmontagebolzen, die von außen montiert werden.
Was kostet eine Silobelüftung?
Eine Silikon-Belüftungsdüse kostet je nach Größe und Ausführung rund 60 bis 115 Euro netto pro Stück. Standard- und Hochtemperaturdüsen liegen bei RATEC auch als Einzelstück unter 100 Euro, Düsen zur Montage von außen etwas darüber. Ab 10 Stück gelten Staffelpreise, eine Montageanleitung auf Deutsch und Englisch ist immer dabei. Was eine komplette Silobelüftung kostet, hängt vor allem davon ab, wie viele Düsen Ihr Silo braucht, sowie von Werkstoff, Temperatur und ATEX- oder FDA-Anforderungen. Sintermetall-Düsen und Belüftungsleisten bietet RATEC nach kurzer Klärung individuell an. Alle Preise ohne MwSt., ab Werk.
Wie finde ich die passende Belüftung für mein Silo?
Am schnellsten mit Angaben zu vier Punkten: Schüttgut (Produkt, Fließverhalten, Abrasivität), Einbauort (Silo, Konus, Behälter, Förderanlage), Temperatur und Druck (Betriebsbedingungen, Luftversorgung) sowie Anforderungen wie ATEX, FDA oder Montage von innen oder außen. Auf dieser Basis empfiehlt RATEC die passende Material- und Düsenkonfiguration und stimmt die Auslegung mit Ihnen ab. RATEC ist Hersteller von Belüftungssystemen für die Schüttguttechnik mit eigener Fertigung in St. Veit an der Glan in Kärnten.
